PP-MEGA-Rohr/Drän 8
Polypropylen Doppelverbund Wellrohre aus eigener Produktion: außen gewellt – innen glatt.
Länge: 6 m | Bruttopreise – Rabatt auf Anfrage
 |
| DN/ID |
- 100 ²
- 150
- 200
- 250
- 300
- 350
- 400
- 500
- 600
- 800
- 1000 ¹
- 1200 ¹
- 1600 ¹
 |
| Stück/Palette |
- 95
- 42
- 23
- 14
- 9
- 5
- 5
- 4
- –
- –
- –
- –
- –
 |

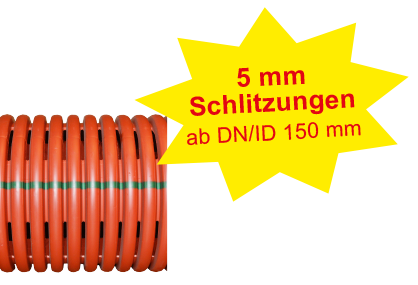

| PP-MEGA-Drän 8 Schlitzung |
7,00
- 14,70
- 25,40
- 36,10
- 53,00
- 72,70
- 98,10
- 159,00
- 227,00
- 396,00
- 589,00
- 911,00
- Auf Anfrage
 |
| PP-MEGA-Drän 8 Schlitzung |
7,00
- 14,70
- 25,40
- 36,10
- 51,60
- 70,70
- 95,40
- 153,00
- 220,00
- 389,00
- 573,00
- 886,00
- Auf Anfrage
 |
| PP-MEGA-Drän 8 Schlitzung |
- –
- 14,70
- 25,40
- 36,10
- 50,20
- 69,00
- 92,60
- 148,00
- 214,00
- 378,00
- 556,00
- 861,00
- Auf Anfrage
 |
| PP-MEGA-Rohr 8 |
7,00
- 14,70
- 25,40
- 36,10
- 47,20
- 64,90
- 87,50
- 139,00
- 191,00
- 357,00
- 524,00
- 814,00
1.349,00
Auf Anfrage erhältlich:
- In den Längen 0,3 bis 16 m und/oder ohne Muffe
- Sonderschlitzungen
Preise €/lfm, inkl. Muffe und Dichtung, exkl. MwSt.
1) Muffe DN 1000, 1200 und 1600 wird noch genauer beschrieben.
2) Drän auch mit sanddichter Standardmuffe erhältlich: 6,90 €/lfm.
Mehr zu PP-MEGA-Rohr/Drän 8
PP-MEGA-Formstücke 8
Mehr zu PP-MEGA-Rohr/Drän 8
Einsatzgebiete unseres PP-MEGA 8-Rohrsystems
ÖNORM EN 13476-3 geprüft
ab DN/ID 150 - 1200 mm
DN/ID 100 - 1600 mm
- Straßenbau
- Bahn- und Tunnelbau
- Industrie- und Gewerbebau
- Regen- und Mischwasserkanal
- Hangentwässerung
- Alpine- und Forstwegebau
- Graben- und Bachverrohrung
- Straßendurchlass
- Haus-, Stallbau und Gülleleitungen
- Sammelleitungen
- provisorische Bachverrohrung
ÖNORM EN 13476-3 zertifiziert (ab DN/ID 150 – 1200 mm)
Innen glatt – Außen gerillt!
Einfache Handhabung
|
|---|
Einheitliches MuffensystemGeschlossene Rohre und Dränagen mit unterschiedlichen Ringsteifigkeiten können mit dem selben Formstücken verbunden werden. Sämtliche Formstücke und Muffen sind passend für: PP-MEGA-Rohr oder Drän 8, 12,16. |
   |

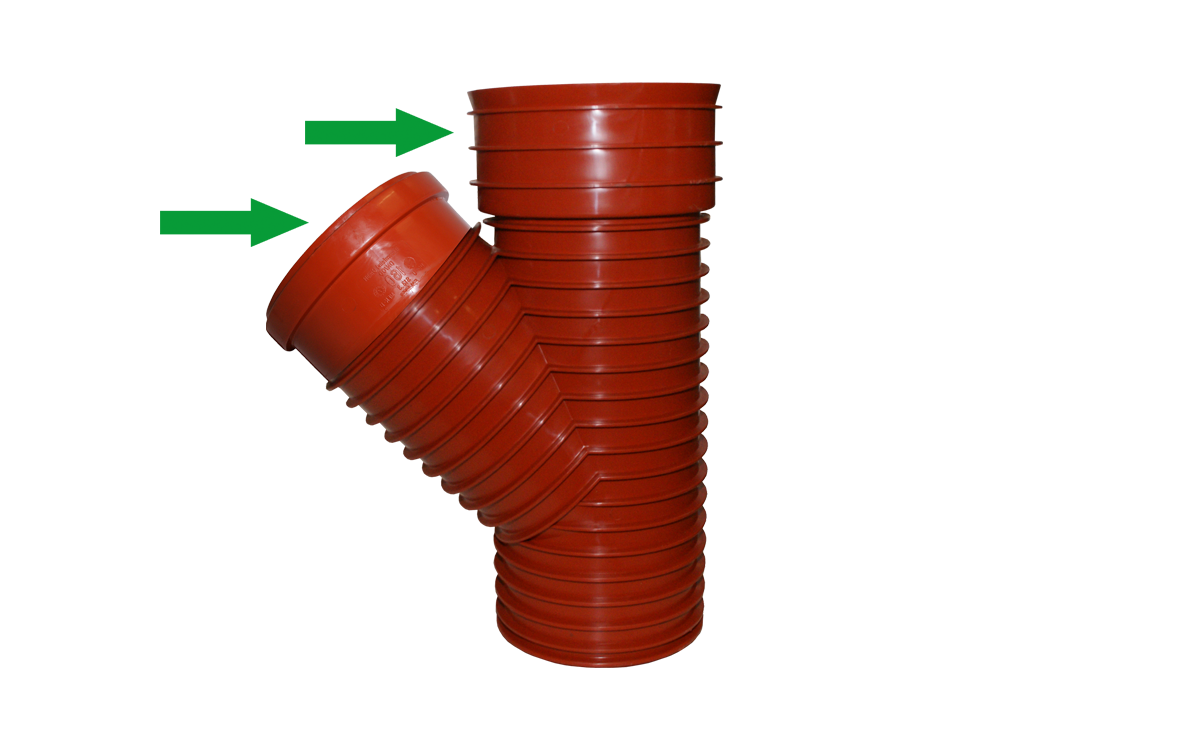

Muffensystem bei DN/ID 100 und 150 mmAlle Zu und Abläufe sind bei diesen beiden Dimensionen gemufft. |
 |
Muffensystem DN 200 bis 800Alle Zuläufe sind bei diesen Dimensionen gemufft. Die Abläufe sind ungemufft. |
 |
Muffensystem DN 1000 bis 1200Alle Zuläufe sind bei diesen Dimensionen gemufft. Die Abläufe sind ungemufft. |
|
Referenzen MEGA-Rohr 8
Referenzen MEGA-Drän 8
Durchfluss-Mengenberechnung
PP-MEGA-Rohr: Hydraulisches Verhalten
Das PP-MEGA-Rohr hat durch die sehr glatte, porenfreie Innenfläche eine Rohrwandrauigkeit zwischen 0,005 bis 0,05 mm. Die Durchflussmenge wird für die PP-MEGA-Rohre bei einer angenommenen Betriebsrauigkeit von 0,25 mm berechnet. Beispielswerte für Transportkanäle mit Schächten können dem unten stehenden Diagramm entnommen werden.
 | DN/ID | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 |
‰ | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | l/s | |
1 | 1,98 | 5,88 | 12,68 | 23 | 37 | 56 | 80 | 144 | 232 | 495 | 889 | 1434 | 3142 | |
2 | 2,87 | 8,50 | 18,27 | 33 | 53 | 80 | 114 | 206 | 332 | 707 | 1268 | 2043 | 4473 | |
3 | 3,56 | 10,51 | 22,57 | 41 | 66 | 99 | 141 | 253 | 409 | 870 | 1559 | 2511 | 5495 | |
4 | 4,15 | 12,22 | 26,21 | 47 | 77 | 115 | 163 | 294 | 474 | 1007 | 1805 | 2906 | 6357 | |
5 | 4,66 | 13,72 | 29,42 | 53 | 86 | 129 | 183 | 329 | 531 | 1128 | 2021 | 3254 | 7117 | |
6 | 5,13 | 15,08 | 32,32 | 58 | 94 | 141 | 201 | 361 | 583 | 1237 | 2217 | 3569 | 7803 | |
7 | 5,56 | 16,34 | 34,99 | 63 | 102 | 153 | 217 | 391 | 630 | 1338 | 2397 | 3858 | 8435 | |
8 | 5,96 | 17,50 | 37,48 | 68 | 109 | 164 | 233 | 418 | 674 | 1432 | 2565 | 4127 | 9023 | |
9 | 6,34 | 18,60 | 39,82 | 72 | 116 | 174 | 247 | 444 | 716 | 1517 | 2722 | 4380 | 9575 | |
10 | 6,69 | 19,64 | 42,03 | 76 | 122 | 184 | 261 | 468 | 755 | 1603 | 2871 | 4620 | 10098 | |
15 | 8,25 | 24,18 | 51,72 | 93 | 150 | 226 | 320 | 575 | 927 | 1967 | 3523 | 5668 | 12385 | |
20 | 9,57 | 28,02 | 59,89 | 108 | 174 | 261 | 371 | 665 | 1072 | 2275 | 4073 | 6551 | 14314 | |
25 | 10,73 | 31,40 | 67,10 | 121 | 195 | 292 | 415 | 745 | 1200 | 2545 | 4557 | 7330 | 16013 | |
30 | 11,78 | 34,46 | 73,61 | 132 | 214 | 321 | 455 | 817 | 1316 | 2790 | 4995 | 8034 | 17550 | |
35 | 12,75 | 37,27 | 79,61 | 143 | 231 | 347 | 492 | 883 | 1422 | 3015 | 5398 | 8681 | 18963 | |
40 | 13,65 | 39,89 | 85,18 | 153 | 247 | 371 | 526 | 944 | 1521 | 3225 | 5772 | 9284 | 20278 | |
45 | 14,49 | 42,35 | 90,42 | 163 | 263 | 394 | 558 | 1002 | 1614 | 3413 | 6124 | 9850 | 21513 | |
50 | 15,29 | 44,68 | 95,30 | 172 | 277 | 415 | 589 | 1056 | 1702 | 3608 | 6457 | 10385 | 22681 | |
55 | 16,05 | 46,89 | 100,09 | 180 | 291 | 435 | 618 | 1108 | 1786 | 3785 | 6774 | 10894 | 23792 | |
60 | 16,78 | 49,01 | 104,60 | 188 | 304 | 455 | 646 | 1158 | 1865 | 3954 | 7077 | 11380 | 24854 | |
65 | 17,48 | 51,04 | 108,92 | 196 | 316 | 474 | 672 | 1206 | 1942 | 4117 | 7367 | 11847 | 25872 | |
70 | 18,15 | 52,99 | 113,08 | 203 | 328 | 492 | 698 | 1251 | 2016 | 4273 | 7646 | 12296 | 26852 | |
75 | 18,80 | 54,87 | 117,09 | 211 | 340 | 509 | 722 | 1296 | 2087 | 4423 | 7916 | 12729 | 27798 | |
80 | 19,42 | 56,69 | 120,97 | 218 | 351 | 526 | 746 | 1338 | 2156 | 4569 | 8177 | 13148 | 28712 | |
85 | 20,03 | 58,46 | 124,73 | 224 | 362 | 542 | 769 | 1380 | 2222 | 4710 | 8429 | 13554 | 29598 | |
90 | 20,62 | 60,17 | 128,38 | 231 | 373 | 558 | 792 | 1420 | 2287 | 4848 | 8674 | 13949 | 30459 | |
95 | 21,19 | 61,84 | 131,93 | 237 | 383 | 574 | 814 | 1459 | 2350 | 4981 | 8913 | 14332 | 31296 | |
100 | 21,75 | 63,47 | 135,39 | 243 | 393 | 589 | 835 | 1497 | 2412 | 5111 | 9154 | 14706 | 32111 | |
 | ||||||||||||||
DN/ID 100 - 200 mm sind auf hundertstel Liter gerundet.
DN/ID 250 - 1600 mm sind auf ganze Liter gerundet.
Die Durchflussmengen können sich aufgrund der Produktion geringfügig verändern.
Verlegung PP-MEGA-Rohr
Die Verlegung der PP-MEGA-Rohre und der Formstücke aus Polypropylen hat gemäß den Festlegungen der ÖNORM EN 1610 und ÖNORM B 2503 zu erfolgen.
Das Gefälle der Grabensohle, das Bettungsmaterial und die Eigenschaften der Grabensohle müssen den Festlegungen in den Planungsanforderungen entsprechen. Bei Frost ist es erforderlich, die Grabensohle zu schützen, damit keine gefrorenen Schichten unterhalb der Rohrleitung verbleiben.
Vor der Verlegung sind das PP-MEGA-Rohr und die Formstücke auf Schäden, die durch Transport oder Lagerung entstehen können, zu prüfen. Schadhafte Bauteile dürfen nicht eingebaut werden. Bei der Verlegung von 2 Rohrleitungen nebeneinander muss darauf geachtet werden, dass der Abstand zwischen den Leitungen so gewählt wird, dass eine ordnungsgemäße Verdichtung seitlich aller Rohre gewährleistet werden kann.
Herstellen der Rohrverbindung
Der notwendige Dichtring wird zum Schutz vor Beschädigungen bei der Lieferung separat beigelegt. Legen Sie den Dichtring in das erste Wellental des Rohres und achten Sie auf den korrekten Sitz (Richtung des Keiles). Vor dem Zusammenstecken sind die Gleitflächen und der Dichtring zu reinigen und die Muffeninnenseiten gut mit unserem Gleitmittel einzustreichen.
Beim Zusammenschieben der Rohre muss das Rohr bzw. die Muffe geschützt werden. Am Muffenende sollte zum Schutz vorher ein kurzes Rohrstück (ohne Dichtung) eingeschoben werden. Anschließend wird ein Holz zwischen Rohr und Werkzeug eingespannt und die Muffe und das Rohr unter stetiger axialer Kraft zwangsfrei bis zu der vorher markierten Einstecktiefe eingeschoben. So wird weder die Muffe noch das Rohrende beschädigt.
Das PP-MEGA-Rohr ist genauestens nach Richtung und Höhenlage zu verlegen. Bei der Muffenverbindung darf keine Abwinkelung entstehen.
Die Rohrstange kann je nach benötigter Länge einfach zugeschnitten werden. Dazu wird sie mittig im Wellental und senkrecht zur Rohrachse abgelängt. Grate und Unebenheiten der Trennflächen sind mit einem Schaber, einer Feile oder einem Messer zu entfernen.
Das Material für die Verfüllung, die Verdichtung der Grundsohle und der einzelnen Bettungsschichten ist ausschlaggebend dafür, welche SN-Klasse und welche Überschüttungshöhe benötigt wird, um eine bestimmte Tragkraft zu erreichen.
PP-MEGA-Dichtung
DN/ID 150, 200, 250, 350, 500, 600, 800, 1200
PP-MEGA-Dichtung
DN/ID 100, 300, 400, 1000
Verfüllung der Künette
Die Herstellung der Leitungszone und der Hauptverfüllung, sowie die Entfernung des Verbaues (Pölzung) sollten so durchgeführt werden, dass die Rohrverbindungen und die Bettung zur Aufnahme der Lasten geeignet sind. Bitte beachten Sie, dass die Rohrleitung max. 5% verformt sein sollte, damit die ordnungsgemäße Funktion sichergestellt ist.
Baustoff für Verfüllung
Als Baustoff für die Bettungsschicht, Seitenverfüllung und Abdeckung wird von der Firma Bauernfeind Kantkorn 4/8 mm (für das geschlossene Rohr) empfohlen.
die Muffe soll mit einem
kurzen PP-MEGA-Rohrstück
in der Muffe geschützt
werden
ordnungsgemäße Verlegung
PP-MEGA-Drän SN8
PP-MEGA-Formstücke 8
PP-MEGA-8 Bögen
ÖNORM EN 13476-3 geprüft
bis DN/ID 1200 mm
DN/ID 100 - 1600 mm
DN/ID | Bogen 15° | Bogen 30° | Bogen 45° | Bogen 60° | Bogen 90° | |||||
100 |  | 8,60 |  | 8,60 |  | 8,60 | – |  | 8,60 | |
150 | 15,00 | 15,00
| 15,00 | – | 15,00 | |||||
200 |  | 31,40 |  | 53,00 |  | 31,40 |  | 53,00 |  | 53,00 |
250 | 73,70 | 105,40 | 73,70 | 105,40 | 105,40 | |||||
300 | 133,70 | 176,60 | 133,70 | 176,60 | 176,60 | |||||
350 | 177,50 | 177,50 | 177,50 | 306,50 | 306,50 | |||||
400 | 301,80 | 301,80 | 301,80 | 551,40 | 551,40 | |||||
500 |  | 708,00 |  | 708,00 |  | 708,00 |  | 1.074,00 |  | 1.074,00 |
600 | 1.140,00 | 1.140,00 | 1.140,00 | 1.525,00 | 1.525,00 | |||||
800 | 2.040,00 | 2.040,00 | 2.040,00 | 2.564,00 | 2.564,00 | |||||
1000 | Auf Anfrage in verschiedenen Ausführungen | |||||||||
1200 | ||||||||||
1600 | ||||||||||
Bruttopreise - Rabatt auf Anfrage
Spritzgussformstück: Zu- und Abläufe gemufft
Spritzgussformstück: Zuläufe gemufft
Formstück handgefertigt: Zuläufe gemufft
Spritzgussformstücke können retour gegeben werden, handgefertigte Formstücke nur nach Absprache bei Bestellung.
Alle Formstücke mit PVC-/PP-Glatt-Anschlüssen können bis DN/OD 630 mm gefertigt werden.
PP-MEGA 8-Abzweiger 45° und 90°
ÖNORM EN 13476-3 geprüft
bis DN/ID 1200 mm
DN/ID 100/100 - 500/500 mm – ab DN/ID 600 auf Anfrage
Spritzgussabzweiger
45° oder 90°
handgefertigter Abzweiger
45° oder 90°
Abzweiger 250/250/87°
für den Schweinestall
Abzweiger mit PVC-Anschluss
Spritzguss oder handgefertigt
DN/ID | Abzweiger 45° | Abzweiger 90° | DN/ID | Abzweiger 45° oder 90° | DN/ID | Abzweiger 45° oder 90° | ||
100/100 | 17,60 | 38,80 | 350/100 | 392,80 | 500/200 | 1.132,00 | ||
150/100 | 31,50 | 71,00 | 350/150 | 392,80 | 500/250 | 1.132,00 | ||
150/150 | 33,00 | 71,00 | 350/200 | 392,80 | 500/300 | 1.175,00 | ||
200/100 | 80,10 | 100,20 | 350/250 | 534,30 | 500/350 | 1.175,00 | ||
200/150 | 80,10 | 100,20 | 350/300 | 534,30 | 500/400 | 1.175,00 | ||
200/200 | 80,10 | 100,20 | 350/350 | 691,00 | 500/500 | 1.498,00 | ||
250/100 | 137,00 | 173,60 | 400/100 | 596,50 | ab DN/ID 600 auf Anfrage | |||
250/150 | 137,00 | 173,60 | 400/150 | 596,50 |  Formstücke in allen Dimensionen und Variationen möglich | |||
250/200 | 137,00 | 173,60 | 400/200 | 596,50 | ||||
250/250 | 137,00 | 61,90* | 400/250 | 702,70 | ||||
300/100 | 189,80 | 221,40 | 400/300 | 702,70 | ||||
300/150 | 189,80 | 221,40 | 400/350 | 702,70 | ||||
300/200 | 189,80 | 221,40 | 400/400 | 968,90 | ||||
300/250 | 261,90 | 306,20 | 500/100 | 1.132,00 | ||||
300/300 | 261,90 | 306,20 | 500/150 | 1.132,00 | ||||
Bruttopreise - Rabatt auf Anfrage
Bei Spritzgussabzweigern mit PVC-Abzweigung wird der Abzweigerpreis + der Preis des Überganges MEGA-Rohr auf PVC-Muffe verrechnet.
Spritzgussformstück: Zu- und Abläufe gemufft
Spritzgussformstück: Zuläufe gemufft
Formstück handgefertigt: Zuläufe gemufft
Spritzgussformstücke können retour gegeben werden, handgefertigte Formstücke nur nach Absprache bei Bestellung.
Alle Formstücke mit PVC-/PP-Glatt-Anschlüssen können bis DN/OD 630 mm gefertigt werden.
PP-MEGA-8 Aufweitstücke
ÖNORM EN 13476-3 geprüft
bis DN/ID 1200 mm
Die verschiedenen Ausführungen der handgefertigten Aufweitstücke (Reduktionen) in der selben Größe haben den selben Preis.
DN/ID | €/Stk. | |
 Spritzguss |  handgefertigt | |
150/100 | 14,70 | 59,40 |
200/100 | 16,70 | 61,40 |
200/150 | 16,70 | 63,80 |
250/100 | – | 63,80 |
250/150 | – | 63,80 |
250/200 | 71,80 | |
300/100 | – | 107,60 |
300/150 | – | 107,60 |
300/200 | – | 107,60 |
300/250 | 101,60 | 152,50 |
Bruttopreise - Rabatt auf Anfrage
Spritzgussformstück: Zuläufe gemufft
Formstück handgefertigt: Zuläufe gemufft
weitere Ausführungen handgefertigt:
mit 2 Muffen
handgefertigt
PP-MEGA-Muffe auf
PVC-Rohr/Muffe
PP-MEGA-Rohr auf
PVC-Rohr/Muffe
PVC-Muffe/Rohr auf
PP-MEGA-Rohr
PVC-Rohr/Muffe auf
PP-MEGA-Muffe
Spritzgussformstücke können retour gegeben werden, handgefertigte Formstücke nur nach Absprache bei Bestellung.
Alle Formstücke mit PVC-/PP-Glatt-Anschlüssen können bis DN/OD 630 mm gefertigt werden.
PP-MEGA 8-Reduktions- und Rohrbögen
ÖNORM EN 13476-3 geprüft
DN/ID | Reduktionsbogen 45° | Reduktionsbogen auf PVC 45° | DN/ID | Rohrbogen | Rohrbogen auf PVC 45° |
200/100 |  |  | 100 |  |  |
200/150 |  |  | 150 |  |  |
Preis auf Anfrage!
Verschiedene Ausführungen auf Anfrage erhältlich.
PP-MEGA-8 Übergangsstücke auf PVC
ÖNORM EN 13476-3 geprüft
DN/ID | Muffenübergang | Übergang | Rohrübergang |
MEGA-Muffe auf PVC-Rohr | MEGA-Rohr auf PVC-Rohr | MEGA-Rohr auf PVC-Muffe | |
 |  |  | |
100 | 10,60 | 10,60 | 31,00 |
150 | 16,80 | 16,80 | 33,10 |
200 | 49,70 | 29,10 | 57,90 |
250 | 52,30 | 63,00 | |
300 | 93,50 | 93,50 | 112,20 |
400 | 175,40 | 175,40 | 210,60 |
500 | 324,00 | 324,00 | 390,00 |
600 | 619,00 | 619,00 | 745,00 |
Bruttopreise - Rabatt auf Anfrage
Spritzgussformstück: Zuläufe gemufft
Formstück handgefertigt: Zuläufe gemufft
PP-MEGA-8 Muffen und Formstücke
ÖNORM EN 13476-3 geprüft
bis DN/ID 1200 mm
DN/ID | Verbindungsmuffe | Überschubmuffe | Schachtmuffe | Endkappe | Muffenstopfen | Dichtungsring |
 |  |  |  |  |  | |
100 | 6,70 | 7,10 | 7,10 | 8,40 | 8,40 | 2,00 |
150 | 13,60 | 14,10 | 7,70 | 12,70 | 12,70 | 3,20 |
200 | 26,90 | 29,40 | 15,50 | 17,00 | 3,60 | |
250 | 41,80 | 45,70 | 23,60 | 84,40 | 7,10 | |
300 | 79,30 | 87,30 | 44,10 | 98,00 | 98,00 | 11,60 |
350 | 116,90 | 127,60 | 64,90 | 140,90 | 140,90 | 20,90 |
400 | 154,80 | 170,50 | 85,50 | 155,30 | 155,30 | 21,40 |
500 | 269,00 | 297,00 | 151,00 | 265,00 | 265,00 | 40,00 |
600 | 415,00 | 455,00 | 229,00 | 426,00 | 426,00 | 74,00 |
800 | 956,00 | 1.052,00 | 530,00 | 947,00 | 947,00 | 144,00 |
1000 | 1.609,00 | 1.766,00 | 888,00 | 1.593,00 | 1.593,00 | auf Anfrage |
1200 | 2.163,00 | 2.382,00 | 1.194,00 | 2.315,00 | 2.315,00 | |
1600 | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
Bruttopreise - Rabatt auf Anfrage
Spritzgussformstück: Zu- und Abläufe gemufft
Spritzgussformstück: Zuläufe gemufft
Formstück handgefertigt: Zuläufe gemufft
Unsere PP-MEGA-Rohr/Drän 8 | 12 | 16
Unser PP-MEGA-System
DN/ID 100 – 1600 mm
DN/ID 150 – 1600 mm
DN/ID 100 – 1600 mm
DN/ID 100 und 150 mm
